開合式電流互感器 SP-LO-T10 >>

|
|
產品特點
●易開合設計,安裝、拆卸方便。
●覆蓋電流 0.1A-80A。
●產品符合標準 GB20840/ICE61869
●內置穩壓器件,無二次高壓危險。
●二次輸出引線長度可根據要求訂做。
●可以選擇 mA 級電流輸出或者安全低電壓 0.333V 輸出。
|

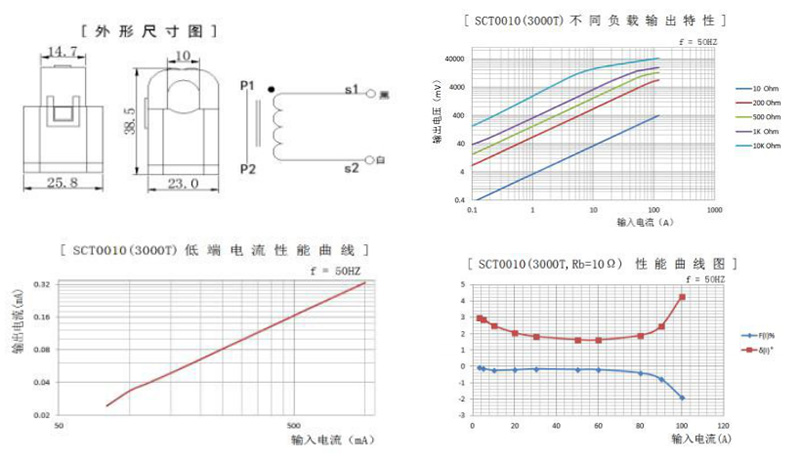

產品結構圖 線形圖

主要技術參數
產品型號
|
LO-010-000 |
LO-010-005 |
LO-010-010 |
LO-010-020 |
LO-010-050 |
輸入電流
|
0~80A |
0~5A |
0~10A |
0~20A |
0~50A |
輸出信號
|
0~33.3mA |
0~2.5mA |
0~5mA |
0~10mA |
0~20mA |
產品型號
|
LO-010-075 |
LO-010-005 |
LO-010-030 |
LO-010-050 |
LO-010-080 |
輸入電流
|
0~75A |
0~5A |
0~30A |
0~50A |
0~80A |
輸出信號
|
0~25mA |
0~0.333v |
0~0.333v |
0~0.333v |
0~0.333v |
備注:右上圖是不同負載下互感器的輸出特性圖,建議使用負載不超過 100Ω。右中圖是互感器在很低電流下的輸出特性,由圖可見,互感器在 0.1A 以上既有不錯的輸出特性。
開合式電流互感器 SP-LO-T16 >>

|
|
產品特點
●易開合設計,安裝、拆卸方便。
●覆蓋電流 0.1A-120A。
●產品符合標準 GB20840/ICE61869
●內置穩壓器件,無二次高壓危險。
●二次輸出引線長度可根據要求訂做。
●可以選擇 mA 級電流輸出或者安全低電壓 0.333V 輸出。 |

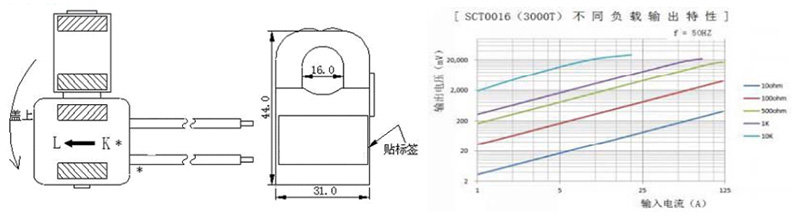

產品結構圖

主要技術參數
產品型號
|
LO-016-000 |
LO-016-010 |
LO-016-020 |
LO-016-050 |
LO-016-075 |
輸入電流
|
0~120A |
0~10A |
0~20A |
0~50A |
0~75A |
輸出信號
|
0~40mA |
0~5mA |
0~10mA |
0~20mA |
0~25A |
產品型號
|
LO-016-080 |
LO-016-100 |
LO-016-100 |
LO-016-120 |
LO-016-120 |
輸入電流
|
0~80A |
0~100A |
0~100A |
0~120A |
0~120A |
輸出信號
|
0~26.6mA |
0~40mA |
0~20mA |
0~40mA |
0~30mA |
產品型號
|
LO-016-030 |
LO-016-050 |
LO-016-80 |
LO-016-100 |
LO-016-120 |
輸入電流
|
0~30A |
0~50A |
0~80A |
0~100A |
0~120A |
輸出信號
|
0~0.333v |
0~0.333v |
0~0.333v |
0~0.333v |
0~0.333v |
備注:右上圖是不同負載下互感器的輸出特性圖,建議使用負載不超過 100Ω。右中圖是互感器在很低電流下的輸出特性,由圖可見,互感器在 0.1A 以上既有不錯的輸出特性。
開合式電流互感器 SP-LO-T24 >>

|
|
產品特點
●開合式安裝,安裝、拆卸方便
●額定電流下可以選擇 1A、5A 電流輸出
●穩定性好、重量輕、多種開口尺寸方便安裝
●安裝方便,開合式安裝,不用斷開系統電源
●體積適宜,多種尺寸,符合不同安裝場合
●產品符合標準 GB20840 和 IEC61869 |
產品概述
在電能采集中,有的計量回路,無法直接計量電參數,該環境下都必須通過互感器的轉接方可計量,且很多測量回路不能斷開電源、無錫里歐電子電子科技有限公司通過多年研發,不斷完善互感器的類型,在保證計量精度的前提下,不斷設計出更合適現場不同環境安裝的電流 互感器。
產品結構圖

主要技術參數
產品型號
|
額定輸入電流
|
額定輸出電流
|
過載電流
|
留線長度
|
非線性度誤差
(5%-120%)
|
F(I)%
|
δ(I)°
|
SP-LO-T24 |
0~300A |
0~300mA根據客戶需求 |
2464 護套線 |
|
|
SP-LO-T24 100A/5A |
100A |
5A |
120A |
2.5 平方/1 米 |
≤1.5% |
≤1.5% |
SP-LO-T24 150A/5A |
150A |
5A |
180A |
2.5 平方/1 米 |
≤1% |
≤1% |
SP-LO-T24 200A/5A |
200A |
5A |
240A |
2.5 平方/1 米 |
≤0.5% |
SP-LO-T24 250A/5A |
250A |
5A |
300A |
2.5 平方/1 米 |
SP-LO-T24 300A/5A |
300A |
5A |
450A |
2.5 平方/1 米 |
開合式電流互感器 SP-LO-T36 >>

|
|
產品特點
●開合式安裝,安裝、拆卸方便
●額定電流下可以選擇 1A、5A 電流輸出
●穩定性好、重量輕、多種開口尺寸方便安裝
●安裝方便,開合式安裝,不用斷開系統電源
●體積適宜,多種尺寸,符合不同安裝場合
●產品符合標準 GB20840 和 IEC61869 |
產品概述
在電能采集中,有的計量回路,無法直接計量電參數,該環境下都必須通過互感器的轉接方可計量,且很多測量回路不能斷開電源、無錫里歐電子電子科技有限公司通過多年研發,不斷完善互感器的類型,在保證計量精度的前提下,不斷設計出更合適現場不同環境安裝的電流互感器。

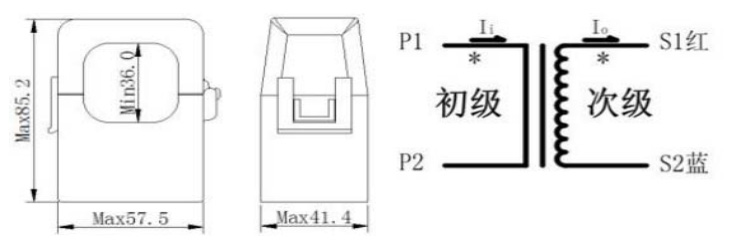

產品結構圖

主要技術參數
產品型號
|
額定輸入電流
|
額定輸出電流
|
留線長度
|
非線性度誤差
(5%-120%)
|
F(I)%
|
δ(I)°
|
SP-LO-T36 |
0~600A |
0~200mA 根據客戶需求 |
2464 護套線 |
|
|
SP-LO-T36 100A/5A |
100A |
5A |
2.5 平方/1 米 |
≤1.5% |
≤1° |
SP-LO-T36 150A/5A |
150A |
5A |
2.5 平方/1 米 |
≤0.5% |
≤0.7% |
SP-LO-T36 200A/5A |
200A |
5A |
2.5 平方/1 米 |
≤0.5% |
≤0.5% |
SP-LO-T36 250A/5A |
250A |
5A |
2.5 平方/1 米 |
≤0.5% |
≤0.2% |
SP-LO-T36 300A/5A |
300A |
5A |
2.5 平方/1 米 |
≤0.5% |
≤0.2% |
SP-LO-T36 400A/5A |
400A |
5A |
2.5 平方/1 米 |
≤0.5% |
≤0.2% |
SP-LO-T36 500A/5A |
500A |
5A |
2.5 平方/1 米 |
≤0.5% |
≤0.2% |
SP-LO-T36 600A/5A |
600A |
5A |
2.5 平方/1 米 |
≤0.5% |
≤0.1% |
開合式電流互感器 SP-LO-T50 >>

|
|
產品特點
●開合式安裝,安裝、拆卸方便
●額定電流下可以選擇 1A、5A 電流輸出
●穩定性好、重量輕、多種開口尺寸方便安裝
●安裝方便,開合式安裝,不用斷開系統電源
●體積適宜,多種尺寸,符合不同安裝場合
●產品符合標準 GB20840 和 IEC61869 |
產品概述
在電能采集中,有的計量回路,無法直接計量電參數,該環境下都必須通過互感器的轉接方可計量,且很多測量回路不能斷開電源、無錫里歐電子電子科技有限公司通過多年研發,不斷完善互感器的類型,在保證計量精度的前提下,不斷設計出更合適現場不同環境安裝的電流互感器。
產品結構圖

備注:注意事項
1.電流互感器初級應串聯于被測電流回路中,次級應近似工作于短路狀態。
2.電流互感器次級電路不允許開路,所以請不要裝熔斷器。
3.開口式電流互感器如帶電安裝需先接好次級回路,然后在接初級并扣好搭扣。
主要技術參數
產品型號
|
額定輸入電流
|
額定輸出電流
|
留線長度
|
非線性度誤差
(5%-120%)
|
F(I)%
|
δ(I)°
|
SP-LO-T50 |
0~1200A |
0~500mA根據客戶需求 |
2464 護套線 |
|
|
SP-LO-T50 200A/5A |
200A |
5A |
2.5 平方/1 米 |
≤1% |
≤1.5% |
SP-LO-T50 400A/5A |
400A |
5A |
2.5 平方/1 米 |
≤0.5% |
≤1% |
SP-LO-T50 600A/5A |
600A |
5A |
2.5 平方/1 米 |
≤0.5% |
≤0.2% |
SP-LO-T50 800A/5A |
800A |
5A |
2.5 平方/1 米 |
≤0.5% |
≤0.2% |
SP-LO-T50 1000A/5A |
1000A |
5A |
2.5 平方/1 米 |
≤0.5% |
≤0.1% |
SP-LO-T50 1200A/5A |
1200A |
5A |
2.5 平方/1 米 |
≤0.5% |
≤0.1% |
|
